飞时达总图设计软件GPCADZ专注于场地总图设计,涵盖工业和民用领域。该软件提供专业丰富的功能和设计智能化的解决方案,旨在解决场地总图设计中的多项问题,例如竖向设计智能化调整困难、土石方计算及边坡设计效率低、场地三维效果图制作繁冗、总平面布置速度慢等。

GPCADZ总图设计软件在经过一年的努力与需求搜集后,成功迭代升级至2024版,升级后的GPCADZ 2024版于2024年3月14日正式发布。软件新增了以下主要功能:道路设计中桩高程标注、道路设计平面示坡线生成、道路试坡选线、排水沟坡度检测、场地三维模型导出主流第三方三维平台、方格网法渐变坡系数放坡、方格网挖填高差单段填色分析及土方量及挖填面积分类统计出表等。此外,GPCADZ 2024还支持AutoCAD2024、中望CAD2024及浩辰CAD2024平台运行,并对部分已有功能进行了优化。我们真诚感谢用户对我们总图设计软件提出宝贵的意见和建议。

一、系统

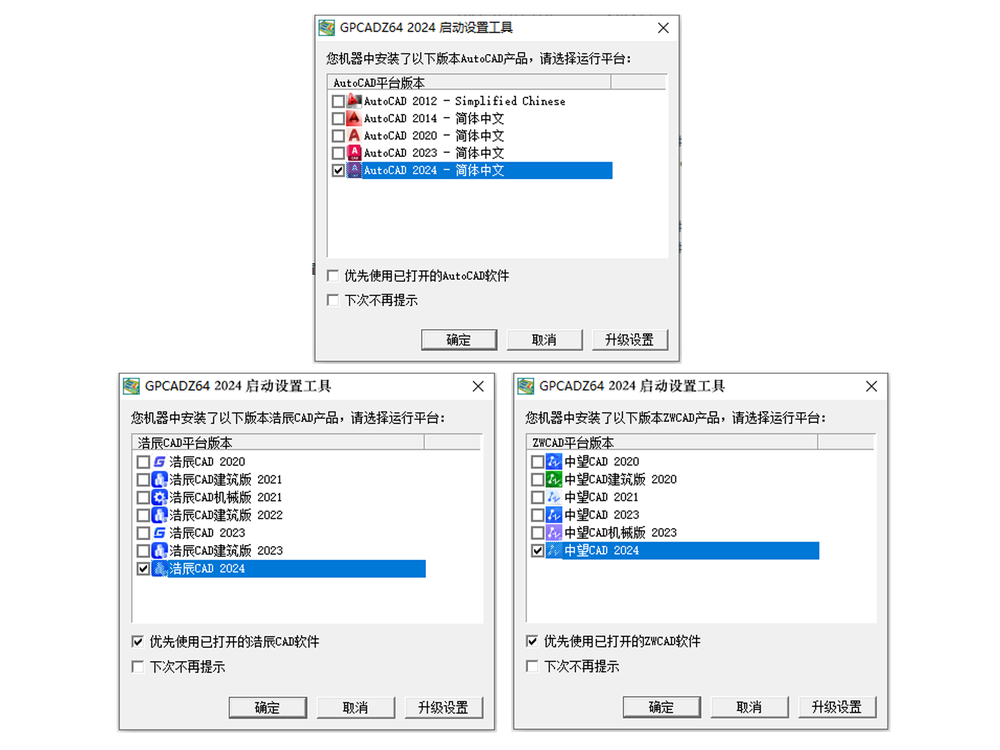

本次升级支持AutoCAD2008-2024(32/64)位、中望CAD2020-2024(32/64位)及浩辰CAD2020-2024(32/64位)。


二、地形

1. 新增【地形】-【离散点】-【离散点抽稀】功能,支持对批量的离散点按一定的距离稀释,减少离散点的数量,提高离散点采集的速度。


2. 新增【地形】-【离散点】-【离散点高程标注】功能,支持对已识别的离散点标注高程。

三、道路设计(场外道路)

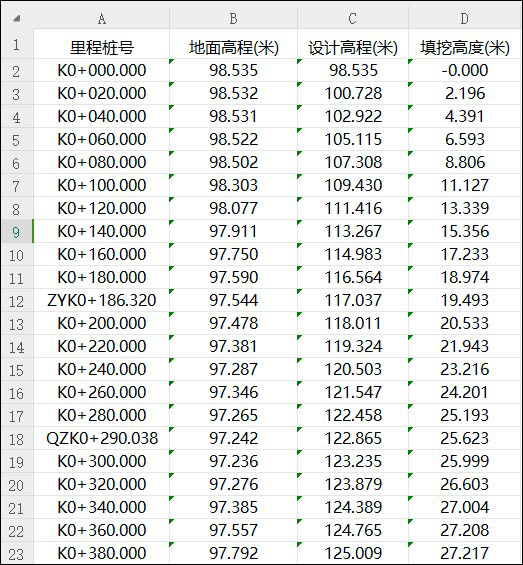

1. 新增【道路设计】-【纵断数据导出】功能,支持用户设计的纵断面相关数据导出Excel,方便与其他软件平台数据交换。


2. 新增【道路设计】-【纵断标注】-【纵断信息综合标注】功能,代替之前的分布式标注竖曲线、坡度坡长、挖填高度、超高等信息,进一步提高道路纵断面的设计效率。


3. 新增【道路设计】-【纵断面分幅】功能,支持用户按设定的图框大小,自动对纵断面设计图进行分幅切分图纸,进一步方便用户打印出图。

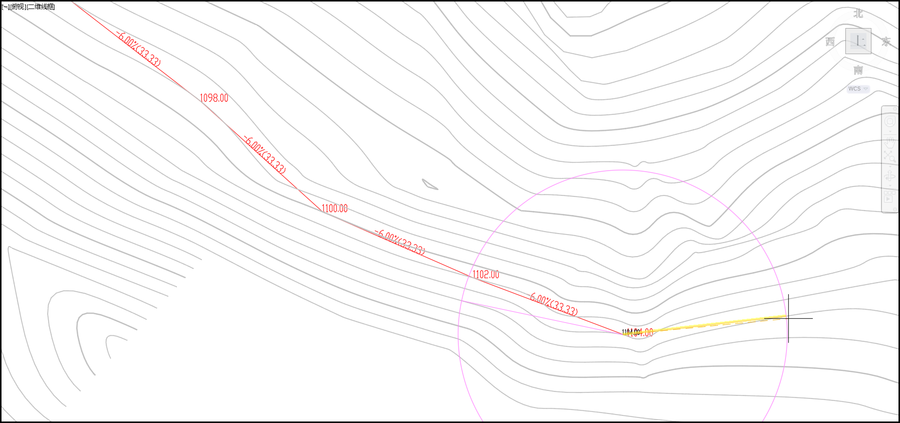

4. 新增【道路设计】-【导线布置】-【试坡导线】功能,帮助用户根据自然地形等高线和预设的坡度要求,计算出适合的道路线路,适用于需要精确控制坡度的越岭线路设计。


5. 新增【道路设计】-【平面标注及生成】-【标注单个中桩高程】、【批量标注中桩高程】功能,支持标注单个或多个道路桩号处的设计高程,同时支持删除中桩高程。

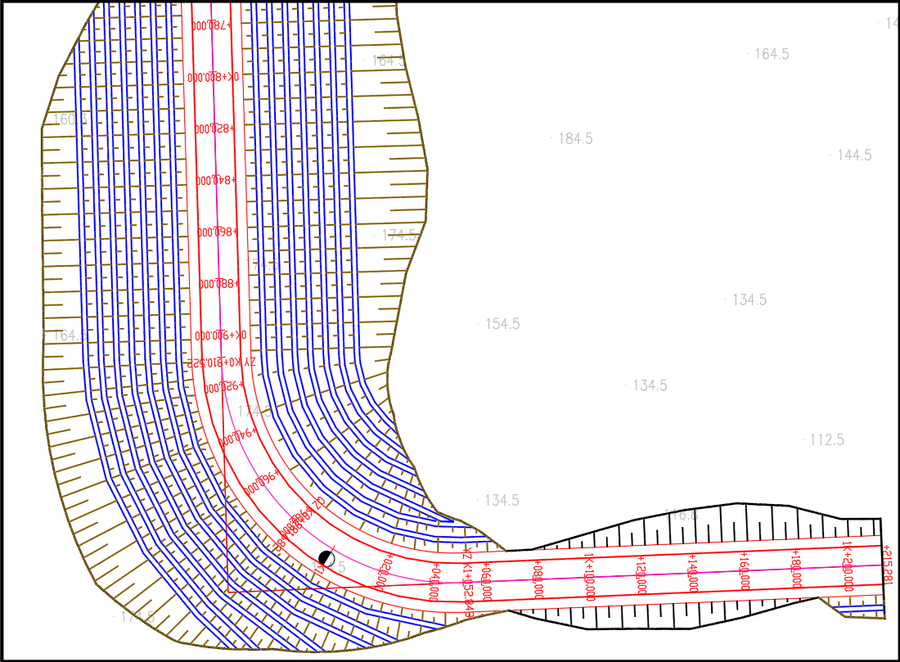

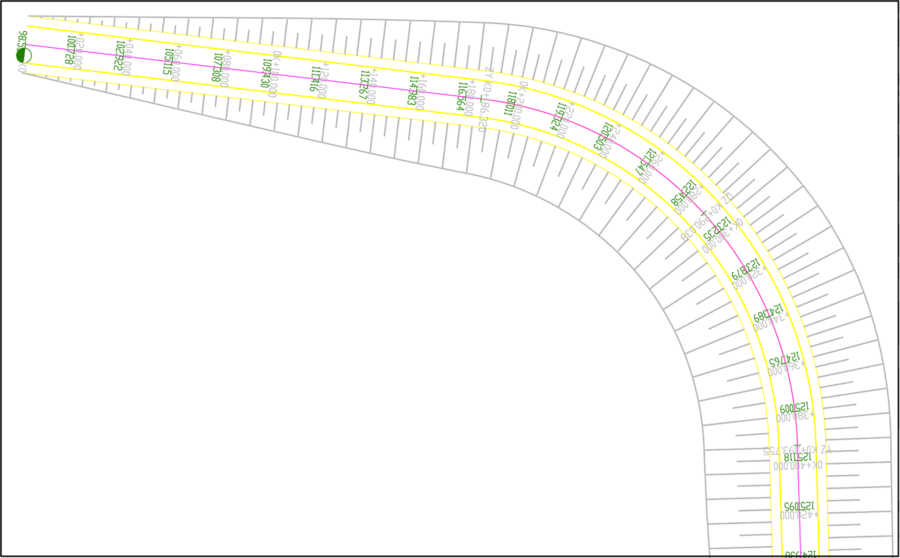

6. 优化【道路设计】-【平面标注及生成】-【示坡线生成】功能,支持生成坡顶线、坡脚线及平台线。

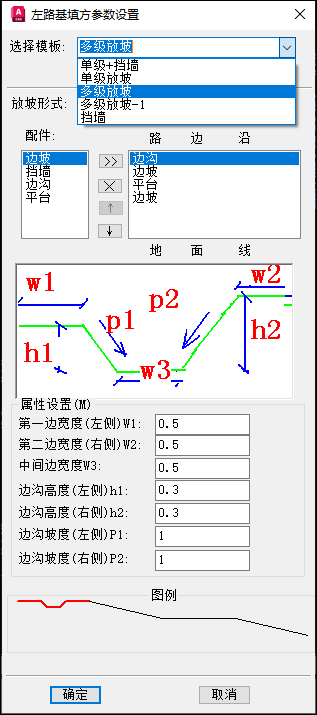

7. 优化【道路设计】-【横断面】-【横断面戴帽子】功能,增加了常用的横断面放坡参数模板,用户只需从提供的模板中选择相应的参数,完成横断面放坡设计,而无需详细配置放坡参数,大大提高了横断面放坡的设计效率。

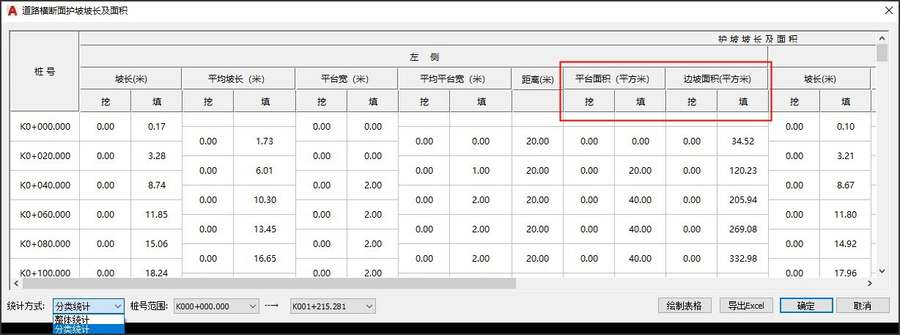

8. 优化【道路设计】-【边坡坡长及表面积计算】功能,支持边坡和平台表面积分开计算及出表。


四、建筑

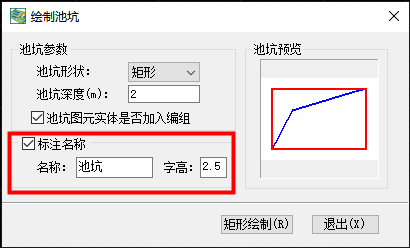

1. 优化【建筑】-【工业建筑】-【构筑物】-【池坑】功能,支持生成池坑的同时标注池坑名称。


2. 优化【建筑】-【工业建筑】-【建筑物属性】-【地上建筑属性】功能,开放编辑“占地面积”属性项,进一步增加属性编辑的灵活性。

3. 优化【建筑】-【工业建筑】-【建筑标注】-【建筑编号标注】功能,支持对批量的建筑物一次性标注编号。

五、总平面

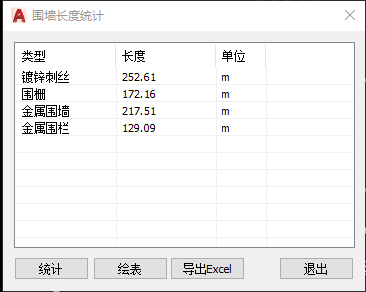

1. 新增【总平面】-【围墙】-【围墙长度统计】功能,支持对各种类型围墙的长度进行统计,绘制统计表或导出Excel。


2. 优化【总平面】-【建筑坐标网】功能,支持“十字”大小的参数设置。

六、绿化

优化【绿化】-【树种统计表】功能,支持选择部分树种生成树种统计表。

七、竖向

1. 新增【竖向】-【排水设计】-【排水沟坡度检测】功能,支持根据预设坡度范围对批量排水沟坡度进行检测,识别并定位坡度值异常的排水沟位置,方便调整排水沟标高。


2. 新增【竖向】-【排水设计】-【排水沟坐标标注】功能,支持对单条排水沟或批量排水沟的坐标进行标注。

3. 新增【竖向】-【排水设计】-【排水沟宽度标注】功能,支持对单条排水沟或批量排水沟的宽度进行标注。

4. 新增【竖向】-【场地标高】-【场地标高增减】功能,支持对已标注批量的场地标高统一增减数值,方便用户调整场地标高。

5. 优化【竖向】-【排水设计】-【雨水口插入】功能,支持雨水口样式选择,满足不同用户的设计需求。


6. 优化【竖向】-【排水设计】-【排水沟标高标注】、【排水沟定坡度标高标注】功能,增加标高标注支持“标注沟底”方式。

八、三维场地

1. 新增【三维场地】-【设计特征线生成】-【硬化场地特征线生成】功能,支持用户手动绘制或选择线转换生成硬化场地特征线,进一步提高三维场地建模的专业性。

2. 新增【三维场地】-【设计特征线生成】-【绿地特征线生成】功能,支持对公共绿地、道路绿地及其他绿地范围生成绿地特征线,进一步提高三维场地建模的专业性。

3. 优化【三维场地】-【设计特征线生成】-【排水沟特征线生成】功能,支持排水沟盖特征线生成,方便用户生成有盖排水沟三维模型。

4. 优化【三维场地】-【设计三角面模型生成】功能,支持全图范围内的“场地平土三角面”与“边坡平土三角面”自动转换设计三角面模型。

5. 优化【三维场地】-【导出其他三维软件】功能,支持导出E3D、Revit、SketchUP、GIS、3D MAX、Bentley等三维平台。

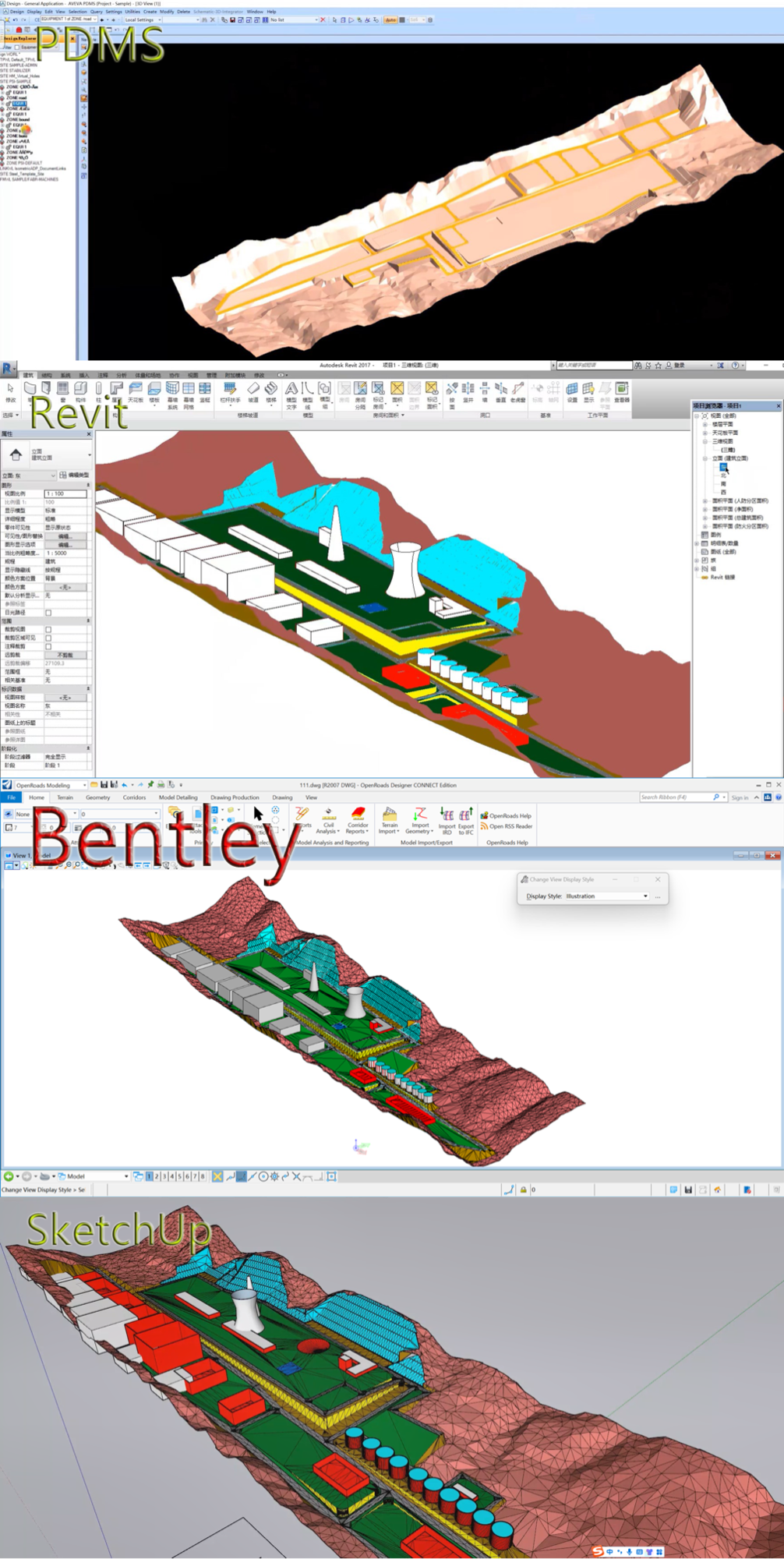

总图三维导出三维平台PDMS、Revit、Bentley及SketchUP

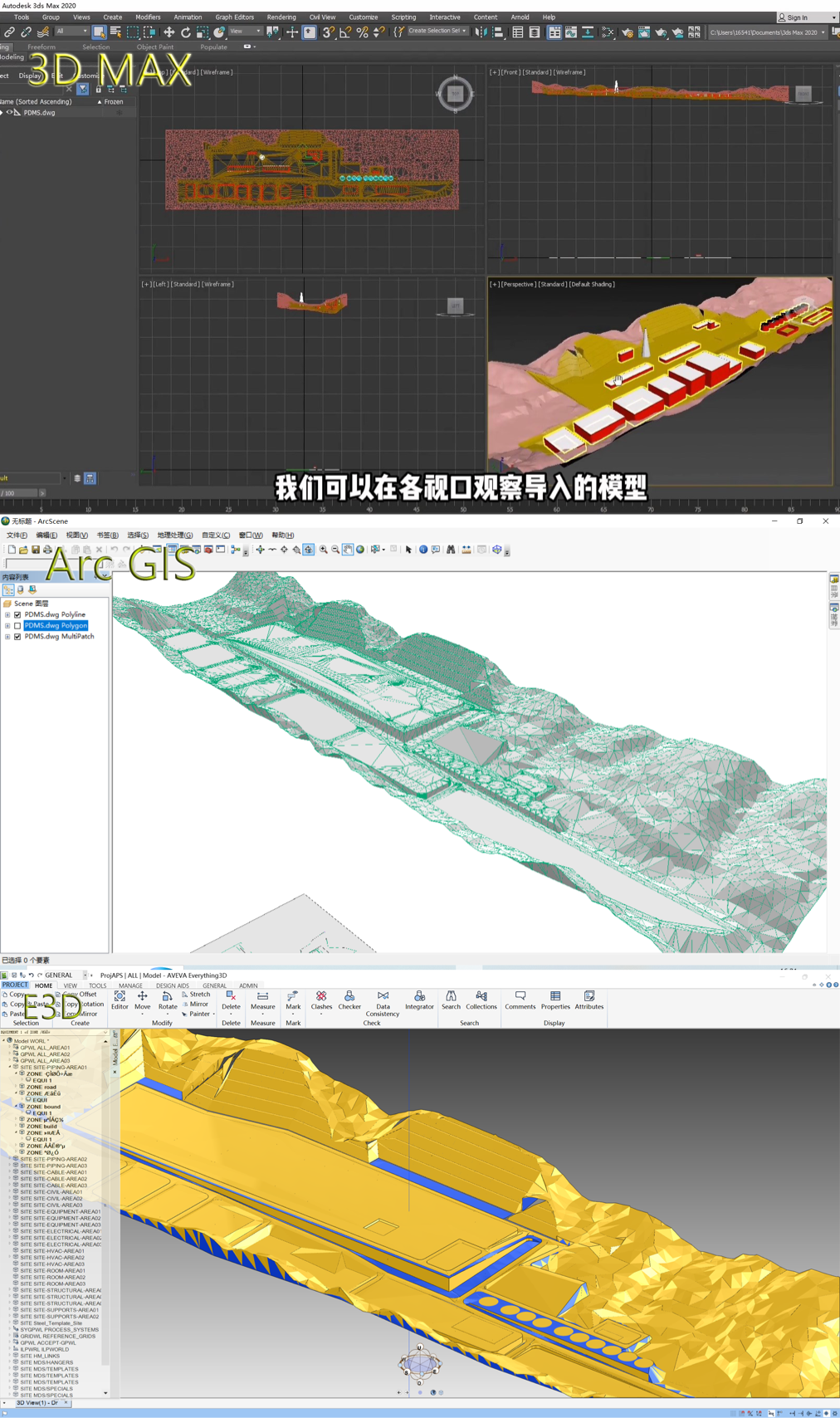

总图三维导出三维平台3D MAX、GIS及E3D

6. 优化【三维场地】-【自然地形分析】-【坡向填充分析】功能,支持计算表面积,以及显示各填色段面积的百分比。

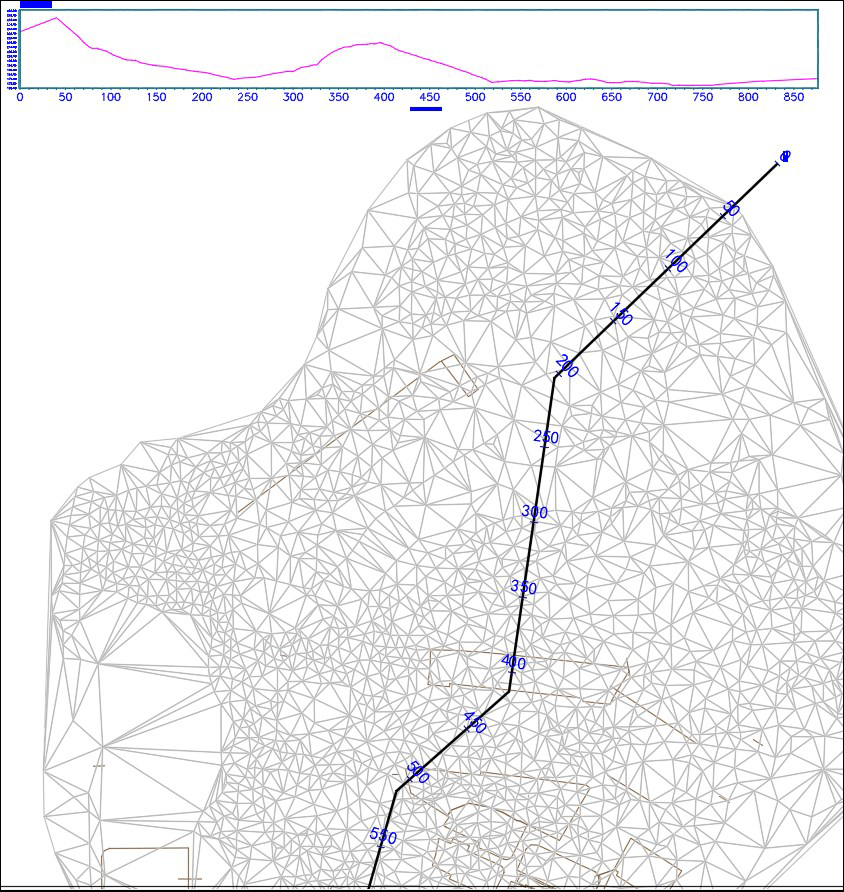

7. 优化【三维场地】-【剖面图绘制】-【自然剖面图绘制】/【设计剖面图绘制】功能,支持对剖面线标注距离,与剖面图的水平距离尺一一对应。


九、土方

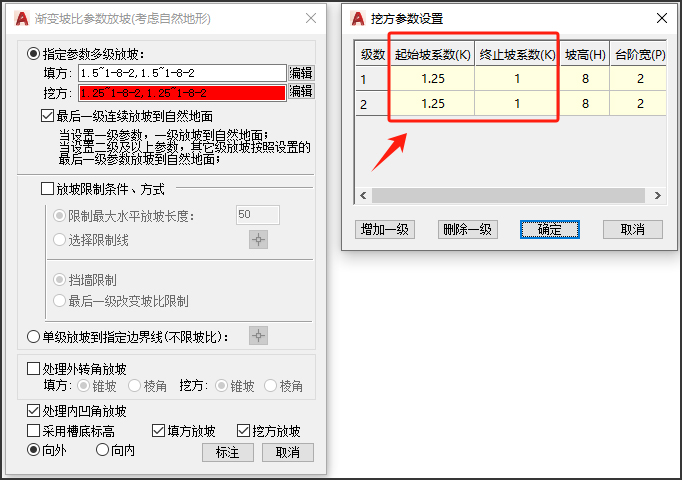

1. 新增【土方】-【土方放坡】-【考虑自然地形】-【选边放坡(渐变坡系数)】与【外转角放坡(渐变坡系数)】功能,支持输入起始坡系数与终止坡系数,实现单边界或连续多边界渐变坡比放坡。

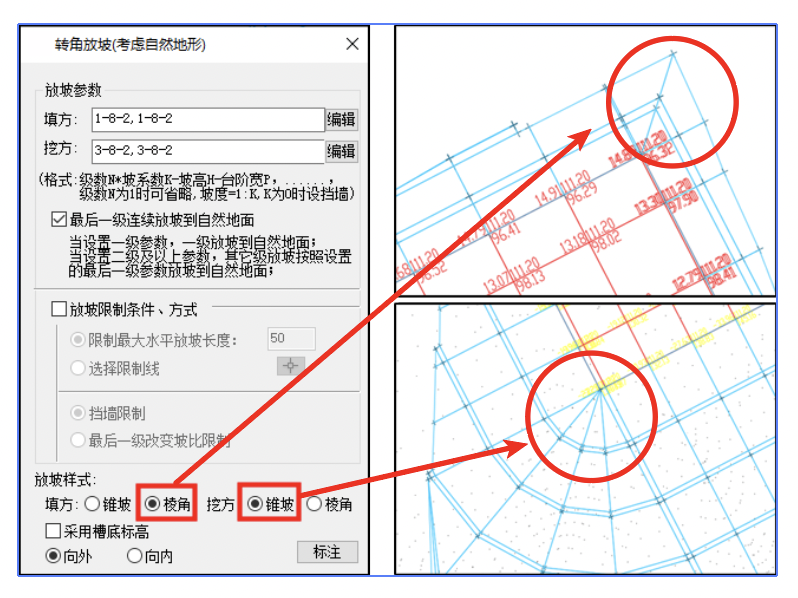

2. 优化【土方】-【土方放坡】-【考虑自然地形】-【外转角放坡】功能,提供两种不同的转角放坡样式供用户选择,分别是锥坡和棱角坡。


3. 优化【土方】-【土方量计算】-【土方量计算】功能,改进清表方量的算法,即自然地表面积与清表厚度的乘积来计算清表方量,进一步提高清表方量的精度。

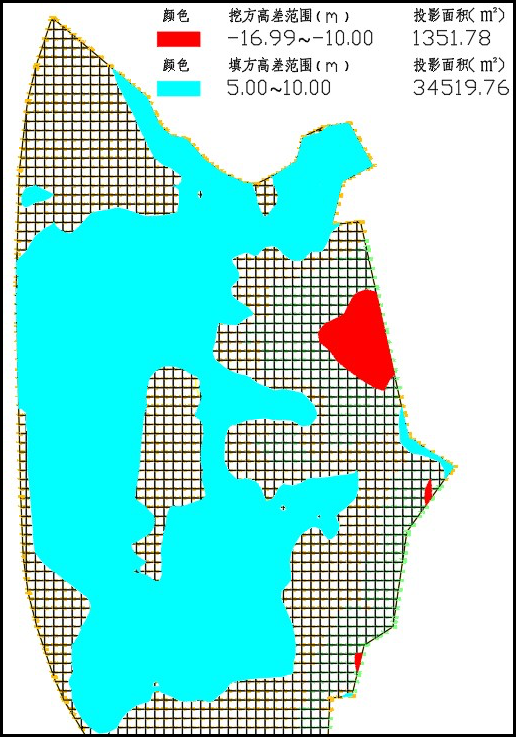

4. 优化【土方】-【挖填统计与分析】-【挖填高差填色分析】功能,支持对单段高差范围进行填色分析,快速识别到挖填区域,统计出挖填投影面积。

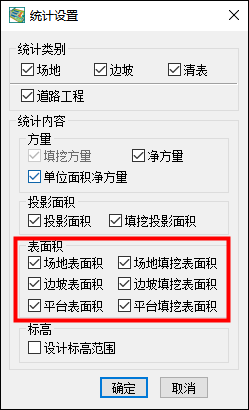

5. 优化【土方】-【土方量汇总】-【土方量统计表】功能,支持场地、边坡及平台表面积分开统计出表。


6. 优化【土方】-【土方断面图】功能,支持按间距标注剖面图的地形标高、设计标高及高差。同时,对剖面图填挖区域进行填充,方便用户识别填挖分区。


十、管线

1. 新增【管线竖向】-【管线标注】-【管线水平/垂直线坐标】功能,支持标注水平或垂直类的管线坐标。

2. 优化【管线竖向】-【交叉管线处理】-【交叉点制表】功能,支持在平面交叉点位置处标注碰撞检查表。

十一、三维地物

优化【三维地物】-【冷却塔三维生成】、【烟囱三维生成】功能,增加壁厚设置。

十二、辅助工具

1. 新增【标注】-【标注编辑修改】-【坐标精度修改】功能,支持批量修改坐标的精度。

2. 优化【标注】-【标注辅助工具】-【修改字高精度】功能,增加“字宽”参数设置,支持字宽批量调整。


十三、其他

修复部分功能已知问题。
