飞时达日照分析软件FastSUN V16.0正式发布

154

飞时达日照分析软件FastSUN V16.0是一款基于CAD平台的专业日照分析软件,通过国家建筑工程质量监督检验中心的测试验证和建设部科技成果评估,完全符合国家的有关法规和规范。该软件以客户需求为导向,旨在为规划管理、规划设计、建筑设计、房地产开发等领域提供强大的专业日照分析工具。

日照分析软件FastSUN V16.0,以日照报批审查为导向,对软件架构进行了重构。它包括日照设置、建筑建模、地形建模、范围分析、日照计算、方案分析、日照报告、标注及工具等模块,重点解决了日照动态分析、窗户日照按户统计、建筑高度详细定义的屋顶和窗户联动、主客体范围的标准设置和生成、遮挡关系表生成导出、复杂屋顶精确建模及建筑高度悬停显示等难点痛点问题。此外,FastSUN V16.0还支持AutoCAD2023平台运行,也对部分已有功能进行了优化。我们真诚感谢用户对我们日照分析软件提出宝贵的意见和建议。

新增及优化完善内容

一、总体层面更新

1.   本次软件升级支持AutoCAD2008-2023(32/64)平台;


2.   菜单重组及新增“范围分析”、“方案分析”、“日照报告”三个菜单。


主菜单


二、日照设置

优化【地理经纬度设置】功能,支持按城市名搜索快速找到项目所在城市的经纬度。


三、建筑建模

1.   优化【建筑高度详细定义】功能,住宅和底商的层高和层数采用表格化的方式进行输入,进一步提高用户操作的体验度。另外,当调整建筑高度后,该建筑的已有窗户和屋顶将自动联动,为用户带来更加直观和高效的操作体验。


2.   新增【单个建筑命名】功能,支持对单个建筑进行命名。

3.   新增【悬停信息】功能,当鼠标悬停在建筑轮廓线或建筑内部时,会自动显示建筑物的属性信息,包括建筑物名称、女儿墙高度、住宅高度、底商高度、室内外高差、总高度及建筑底部的标高。


4.   新增【窗户户型编辑】功能,支持修改窗户的户型、颜色及编号颜色。


5.   优化【绘制任意坡屋顶】功能,支持多点面方式输入坡屋顶标高。


四、范围分析

1. 优化【主体范围】功能,增加独立窗口设置主体范围标准。同时,增加部分城市的主体范围标准。


2. 优化【客体范围】功能,增加独立窗口设置客体范围标准,重新分类计算规则。同时,增加部分城市的客体范围标准。


3. 优化【遮挡关系】功能,重新设计对话框及功能,支持生成遮挡关系表或导出报表至Word和Excel。同时,进一步提高分析速度。


4. 优化【空间阴影分析】功能,支持自动播放功能,点击播放按钮后,可以根据设置的时间间隔,在三维建筑场景中展示连续的日照遮挡变化情况。同时,您也可以点击“上一时刻”或“下一时刻”按钮来查看某一特定时刻的日照遮挡情况。


五、日照计算

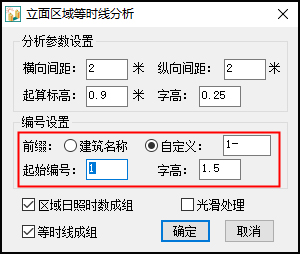

1. 优化【立面区域、等时线分析】功能:

1) 增加绘制任意墙线进行立面区域及立面等时线分析;

2) 增加编号参数设置,方便用户自定义编号;


2. 优化【满窗日照分析】功能,增加“分户统计设置”参数,使用户更方便地设定在各种情况下,每户的居住空间(窗户)满足日照要求的个数。


六、方案分析

新增【动态分析】功能,通过改变遮挡建筑的高度、位置或角度,观察指定沿线或场地区域的日照时数动态变化情况。


七、日照报告

优化【日照时数图例】功能,增加备注说明:“时间数字上带“+”者,表示该点日照时间为该数值加30到59分钟”


八、标注

新增【XY坐标标注】功能,支持标注任意点的XY坐标。

九、工具

新增【绘制比例尺】功能,支持绘制自定义比例和任意刻度的比例尺。

十、其他

修复了已发现的全部问题。
