飞时达国土空间规划辅助设计软件GPCADK V8.0.1版本正式发布

499

飞时达国土空间规划辅助设计软件GPCADK V8.0立足于国土空间规划,以“GIS软件CAD化、CAD软件GIS化”为设计理念,致力于解决国土空间规划编制过程中遇到的CAD&GIS数据交互困难、成果提交困难、坐标统一困难、编制绘图效率低等问题,是飞时达公司为国土空间规划编制推出的CAD+GIS双平台解决方案(GPCADK+FastTSP)的核心组成部分。

GPCADK V8.0版本发布至今,受到了许多设计人员的青睐。在两个多月的试用期内,广大用户提出了很多具有针对性和指导性的意见建议。针对用户对GPCADKV8.0版本软件提出的使用反馈,我们将软件产品进行了迭代升级,优化出图、出表、面板菜单等操作性能,进一步强化产品功能逻辑,提升用户操作体验。并于2023年1月5日正式发布飞时达国土空间规划辅助设计软件GPCADKV8.0.1版本。

重点更新内容展示

1、总体规划、详细规划类型下的【成果】功能模块菜单调整,增设“道路等级图”和“城镇体系图”功能。

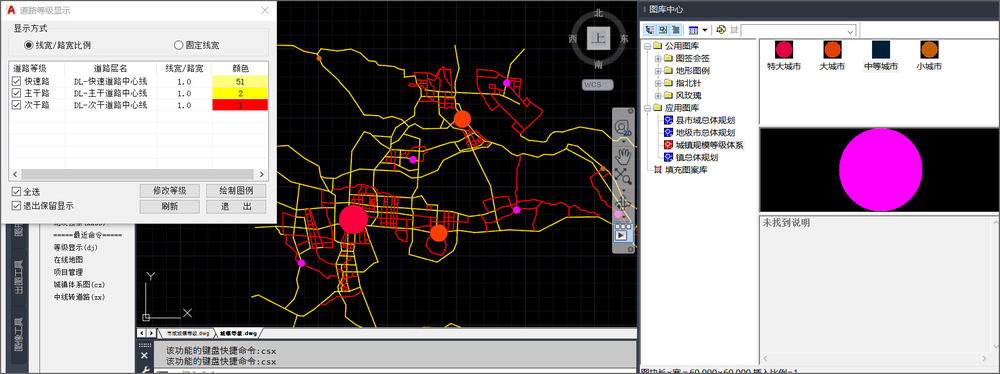

图1.1城镇规模等级图



2、优化【系统】——【快捷菜单】功能,自定义菜单与旧版本快捷菜单合并,在自定义菜单中增设“常用命令”和“最近命令”功能区。


图2.1快捷菜单



3、优化【数据】——【在线地图】功能,增设加载地图的缓存目录设置,可选定其储存位置。

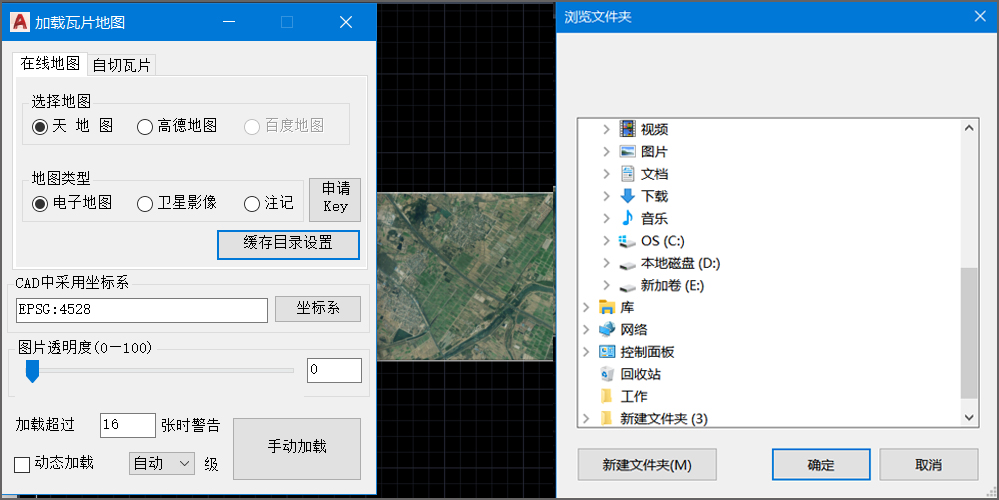

图3.1在线地图数据缓存


4、优化【用地】——【地块绘制】功能。地块生成可添设混合用地,可设定两个或多个用地的混合类型,用地颜色可自行设置。添加混合用地时,程序自动生成相应的用地图层和填充图层。

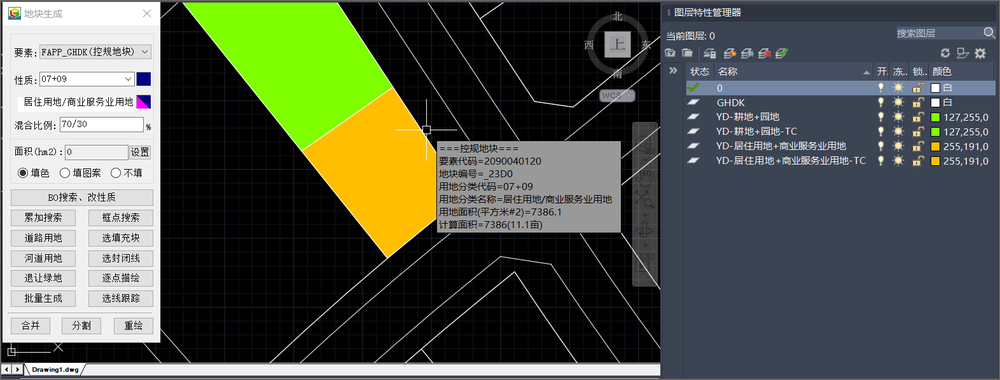

图4.1混合用地生成


5、优化【用地】——【城规表格】功能,统计范围线筛选方式新增环状选项,通过选定“外环边界线” 和 “内环边界线”,统计环形用地范围或剔除不参与统计的用地范围。


图5.1环状范围统计


6、新增【用地】——【信息编辑】功能,用于读取和编辑各类用地的属性信息。双击地块也可运行信息编辑功能。

7、优化【数据】——【地类转换】功能中的转换对应表,提升数据转换的标准性及准确性。

8、优化【数据】——【椭球面积】的参数配置对话框,提升功能的操作逻辑。

9、优化【用地】——【地块生成】功能,解除地块绘制对话框中字符的长度限制。

10、优化【道路】——【道路绘制】功能,为东莞院定制交叉口处理的切线绘制方式。

11、优化【成果】——【批量出图】功能的成果布局、表格样式、标注比例等内容。

12、优化【成果】——【图则生成】功能,增强图则中各属性标注与母图关联性。

13、优化软件在AutoCAD2019及以上平台的颜色系统适配机制。

14、提高软件在浩辰、中望CAD平台上的功能兼容性。

15、修复【用地】——【地块挖空】功能执行后,外部地块填充变白色的问题。

16、修复【用地】——【地块绘制】中图层颜色和图层实体颜色随层改变的问题。

17、修复【用地】——【道路用地】功能在村庄规划模块无法识取道路中心线的问题;修复该功能在AutoCAD2020平台上无法勾选“同时生成道路面”功能项的问题。

18、修复【竖向】——【标注数值修改】功能无法自定义设置自然标高小数数值的问题。

19、修复【竖向】——【道路坡度标注】/【道路坡度修改】功能,解决当存在端点标高值为0时功能执行失败的问题。
