土方计算软件 FastTFT
——算土石方量,首选算法最全的土石方计算软件

      土方计算软件FastTFT是一款基于CAD平台开发的专业土方计算绘图软件,针对各种复杂地形情况以及场地实际要求,提供了六种土石方量计算方法,对于土方挖填量的结果可进行分区域调配优化,解决就地土方平衡要求。
     土方计算软件FastTFT根据原始地形图上的高程点、等高线或特征线自动采集原始标高;根据场地要求自动优化计算出场地设计标高、还可以参数化输入确定场地设计标高、快速自动出工程量表;软件根据运距乘以运量最小、土方施工费用最低的原则自动确定土方调配方案,根据高程数据自动生成场地三维模型以及场地断面图。   FastTFT土方计算软件广泛应用于居住区规划与工厂总图的场地土石方计算、机场场地土方计算、市政道路设计的土石方计算、园林景观设计的场地改造、农业工程中的农田与土地规整、水利设计部门的河道堤坝设计计算等。
     软件支持AutoCAD 2008-2019(32位)、AutoCAD 2010-2023(64位)、中望CAD2020-2023(32/64)、浩辰CAD2020-2022(32/64),操作系统支持Windows XP、Win7、Win8、Win10、Win11 32位/64位操作系统。
七种计算土方方法
方格网法、三角网法、断面法、道路断面法、田块法、地下多层计算、整体估算法。
自动识别转换高程点和等高线;自动导入高程数据文件;录入土层厚度的钻孔点;对高程点和等高线标高进行有效范围检查。
地形图数据的转换
采用特征性功能描述陡坎、挡墙、护坡、台地等特殊地形,标高采集更准确,土方计算更方便。
设计数据自动采集;自动优化平衡场地、参数化输入确定设计标高,试算土方量。
特殊地形地貌处理
多种方式确定标高
优势特点
ADVANTAGE
一次性自动多级放坡,
转角处放坡、向内放坡。
对地形进行高程分析、坡度分析、坡向分析及区域综合分析;生成三维挖填效果
强大边坡处理功能
三维场地分析设计
土方计算软件(FastTFT)
亮点功能演示
原始数据

原始数据

副标题

       快速识别、定义自然等高线和设计等高线;转换由高程点形成的地形高程数据和设计高程数据,自动识别和转换图上的标高文本数据,支持外部地形数据文件自动导入,为了有效地描述地形中的陡坎、护坡、田埂、池塘等地物,提供特征线(各点标高不相同的空间折线)来描述这些地物。



方格网法

方格网法

副标题

       采用方格网法进行土方计算和优化计算,自动提取各方格网交点自然标高,提供多种方式确定场地设计标高,包括设计标高数据的自动采集、自动优化平衡场地、参数化输入确定场地设计标高,可试算土方量。同时还提供强大边坡处理功能,包括一次性自动多级放坡、转角处放坡的精细化处理、根据用地红线确定场地起始放坡边界线(向内放坡)。

       软件自动计算并统计土石方量、生成土方零线、示坡线,自动计算方格网挖填面积,还可绘制任意位置的土方地形断面图,还可对方格网标高数据进行大小参数控制,最终可自动生成开挖三维效果图。



断面法

断面法

副标题

       断面法适用于地形沿纵向变化比较连续,横向不连续变化的情况,如河道、道路的土方计算,支持批量布置断面线,多种方式确定断面设计标高,支持断面多级放坡、一键生成断面图、快速计算断面土方量,生成土方量统计表。


田块法(土地整理)

田块法(土地整理)

副标题

       田块法适用于地形变化不连续的地形情况,如农田(梯田)规整规划等的土方计算,还支持输入表皮收集厚度,并计算出每个田块的挖方量(不含表土挖方量)、填方量、表皮土挖方量及不同高差范围内的动土面积。自动计算各田块土方量,统计出各田块土方量表。该方法还支持自动生成田块三维模型,且对田块间的净土方量进行调配。


地层土方计算(三角网法)

地层土方计算(三角网法)

副标题

       支持添加多层钻孔数据、批量导入多层钻孔数据文件,采集多层厚度,采用三角网法计算多层土方量,精度更高,自动统计出各层方量,一键绘制土层断面图。


土方调配

土方调配

副标题

       对挖土和填土进行综合协调处理,以达到土方工程施工费用少,施工方便,工程短的目标,软件支持各区块间土方量调配、同时支持区块内方格间土方量调配,一键生成土方调配图、调配表、调配工程量表、土方调配运距表,同时支持各表格导出excel。



道路断面法

道路断面法

副标题

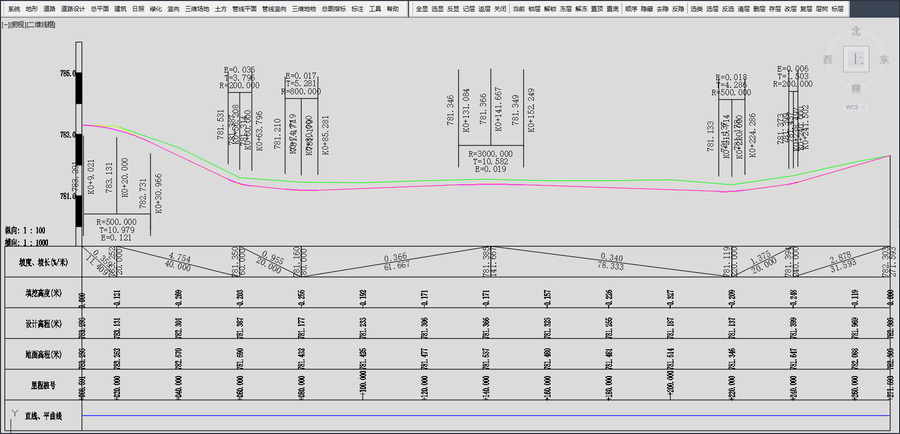

       提供道路路线设计,支持对道路布置进行具体设计,包括道路平面桩号布置、平面路幅生成、道路纵断面生成、竖曲线设计、平面路幅分幅出图、道路横断面生成及放坡、道路土石方计算以及横断面分幅出图等设计内容。





三维场地

三维场地

副标题

       在具备三维数据的情况下,可以自动生成自然三维地表面、设计三维地表面以及平土三维地表面,并且提供强大的编辑功能,可以将局部范围的三角面转成共面的水平面或倾斜面,对三角面进行内裁剪或切割; 为了直观显示高程关系,可以给三维面加水平底座。本模块还提供了强大的三维面分析功能,针对已生成的自然三维面可以进行不同高程段的分析、不同坡度坡向的分析等, 并对分析区域范围内的填挖方量进行估算。





三维场地设计

土方估算

土方估算

副标题

       提供了针对场地的土方量估算功能,包括带边坡估算、不带边坡估算,以及自然三角面、设计三角面合面整体计算土方量。

       不带边坡估算:在指定范围内输入水平面高程或倾斜面三个控制点标高,即可估算出该范围内土方挖填量;

       带边坡估算:根据输入放坡坡比、调配的净方量或场地标高,逐步优化出指定放坡范围内的最优内边坡线,并且估算出场地总的挖方量、填方量、净方量;

       整体土方计算:在生成自然三角面与设计三角面后,一次性计算出指定范围内的土方量。


整体土方量估算

常见问题
COMMON PROBLEM
飞时达土方计算软件和同行比,有哪些优势?
对于计算区域中有部分地形不参与计算时(即存在孤岛的情况)该如何处理?
土方计算软件是否支持场地多级放坡,且挡墙怎么处理?
土方软件支持土、石方量分开统计与计算吗?
土方软件支持生成地表三维模型吗?支持对地形进行哪些数据的分析?
软件怎么计算道路土方量?
方格网法计算土方量时,遇到地形突变、陡坎或挡土墙如何处理?
怎么实现场地土方填挖平衡?
场地土方开挖三维效果图怎么生成?
软件支持场地土石方调配吗?怎么实现的?
软件支持高程点生成等高线吗?
两期土方量怎么用软件来计算?
土方计算软件的计算方法目前来说国内最多的,包括方格网法、断面法、三角网法、田块法、地层土方计算、估算法、道路断面法等,功能全面,可以适应各种各样的复杂地形。
软件支持沿着孤岛的边线范围将不参与计算的区域方格网裁剪掉后,该区域在土方计算时将不参与计算。
支持多级放坡,土方软件的【方格网法】和【断面法】都支持场地多级放坡,根据输入的坡比参数一次性放坡,挡墙可看作边坡的一种特殊型式,智能处理边坡与挡墙的衔接。
支持。软件导入钻孔点数据,采用方格网可分层计算和统计土方量和石方量,软件还提供【地层土方计算】功能,可计算出地下多层方量,最多可以计算地下15层。
软件支持对测绘生成的地形图进行识别和转换,一键生成自然地表三角网模型,还可对自然地表模型进行数据分析,包括高程分析、坡度分析、坡向分析以及地表面积计算等。
提供两种方法来计算道路土方量,如果想对道路进行深度设计,包括道路平面设计、纵断面设计、横断面设计,最终计算出道路土方量,可采用【道路断面法】功能;如果道路竖向标高已经确定的情况下,采用【断面法】功能进行道路土方量计算。
通过绘制特征线来表达出地形突变、陡坎或挡土墙处的上下标高,用方格网法计算土方时,分割突变处的方格网,可以很好的提高土方量计算精度。
借助【优化设计标高】功能,对指定区块范围,用最小二乘法,以净土方量最小为优化条件,求出该区块的设计面参数(可以用三个控制点,控制点加坡度的方式表达),该功能支持对场地多次优化调整,直至得出最优的设计面参数。
方格网法计算土方量,支持生成场地土方开挖三维效果图,其步骤:生成自然地表模型,再生成场地平土地表模型,最后将自然地表模型和平土地表模型衔接处理,生成土方开挖三维效果图。
支持。软件既可以实现场地多区块范围间的土方量调配,也可实现区块范围内的方格土方量调配,软件利用最小二乘法原理计算出最优(“运量×运距”的值最小)调配方案,一键生成土方调配图、土方调配表、土方调配运距表。
支持。将离散点转换模拟三角网地表模型,再根据三维地表模型绘制出等高线。
利用土方软件识别第一期测量数据作为原始地貌数据,识别第二期测量数据作为设计标高数据,再以方格网法为例进行计算。
