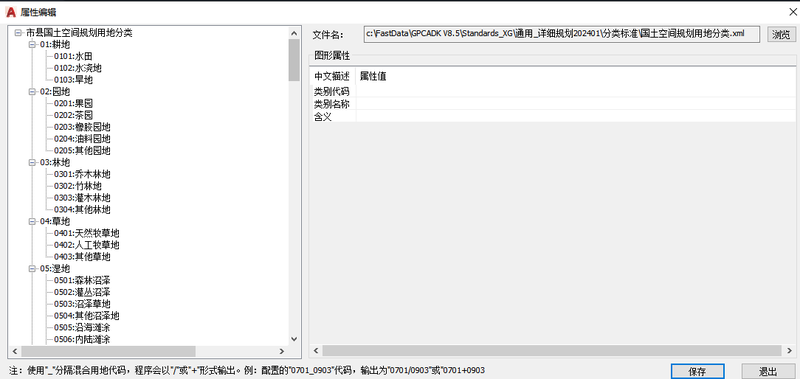

软件根据不同规划类型匹配不同菜单功能和标准，涵盖国土空间规划中的总规、详规、村庄规划，也包含了原城乡规划下的控规模块。软件内置三种类型的国标、通用标准，标准可根据实际需求修改编辑。内置标准包括《国土空间调查、规划、用途管制用地用海分类指南2023.11》、《国土空间规划制图规范 2024》、《城镇开发边界内详细规划数据库规范(试行) 2024.1》等。

规划类型选择

城镇开发边界内详细规划数据库标准

2023年用地用海标准

软件提供项目管理功能，可以将整理好的项目数据以树状结构展示，通过点击加载的方式调用矢量数据，包括GIS（MDB、GDB、SHP、MXD等）数据、图像数据（影像图、JPG、电子地图等）、倾斜摄影、CAD等数据，直接还原GIS图形、属性、符号化效果等，并解决圆弧、飞地、空心岛等数据问题，真正做到无损GIS数据调用转换。实现在线地图（天地图、高德地图、谷歌）在CAD的动态加载。

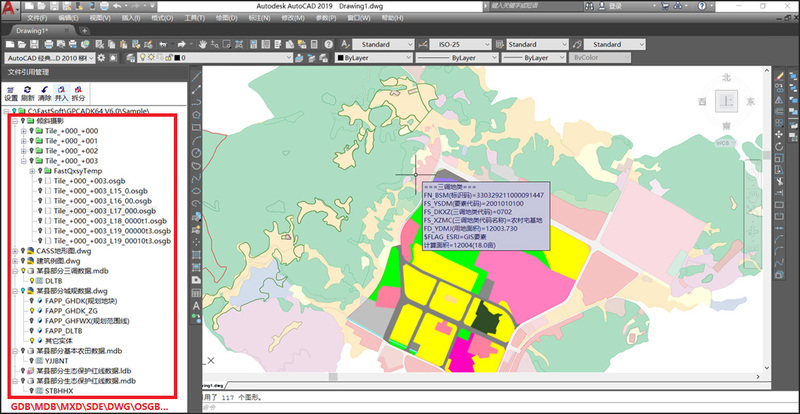

CAD读取“三调”数据

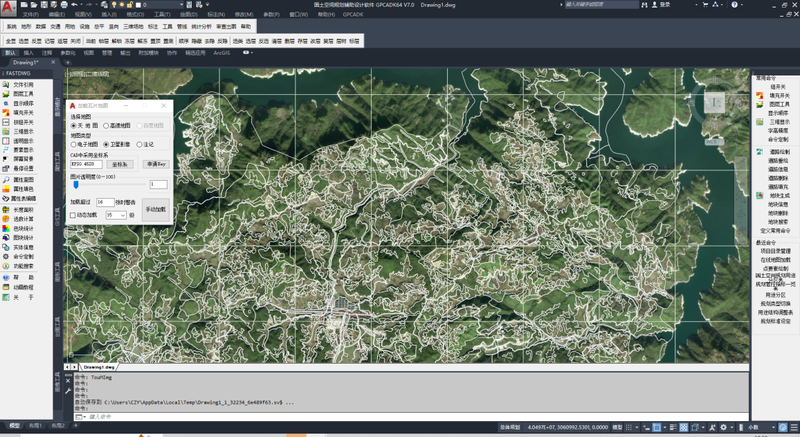

CAD平台在线加载地图

快速识别、定义自然等高线；转换由高程点形成的地形高程数据，自动识别和转换图上的标高文本数据，支持外部地形数据文件自动导入，为了有效地描述地形中的陡坎、护坡、田埂、池塘等地物，GPCADK提供了特征线（各点标高不相同的空间折线）来描述这些地物。

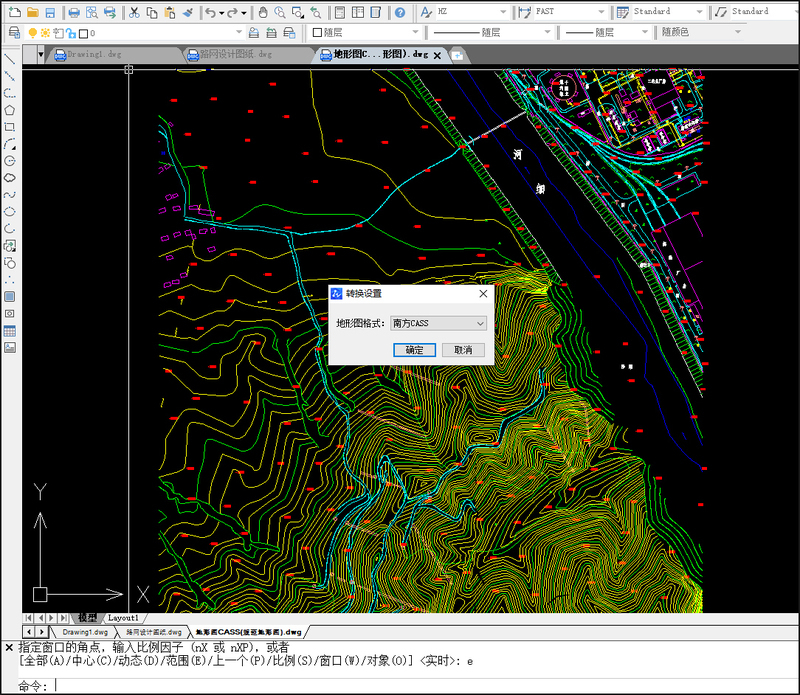

一键转换CASS地形图

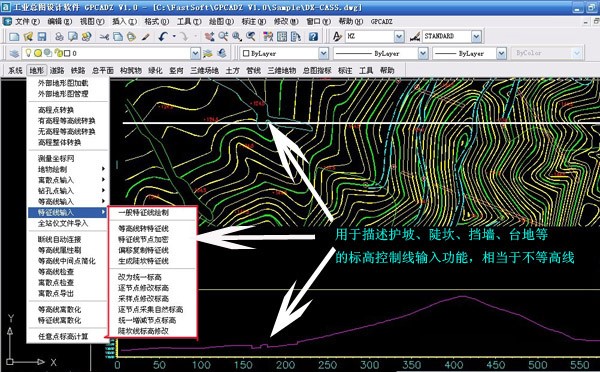

特征线功能

针对存量数据、普通CAD数据、旧标准下的数据，可以通过【道路线转换】、【色块转用地】、【地类转换】、【要素转换】、【坐标转换】等功能实现当地坐标系转2000坐标系、2020.11版标准地类/城规地类转2023.11版国空地类以及普通CAD图的属性化和标准化。‍‍‍‍‍‍‍‍

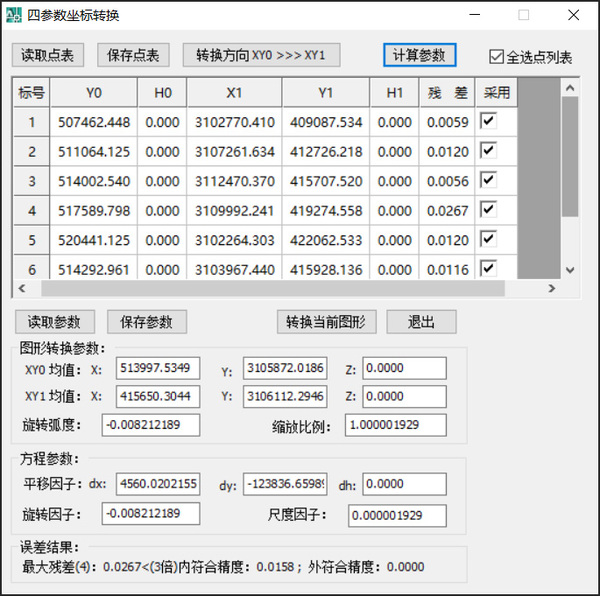

四参数坐标转换

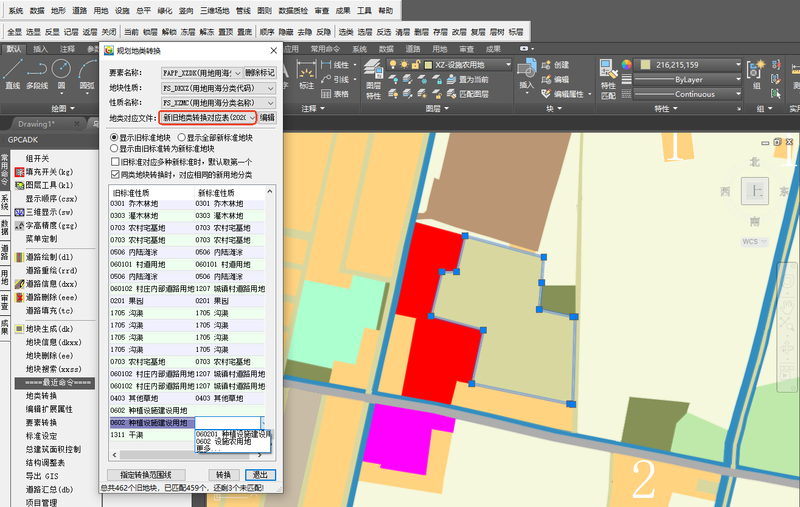

国空新旧地类转换

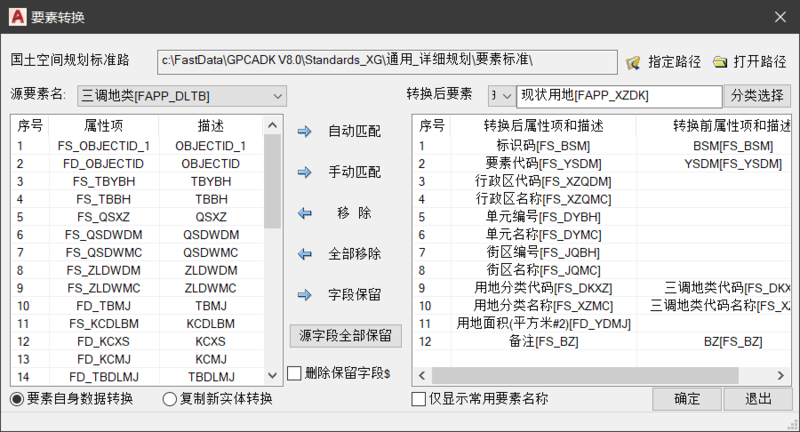

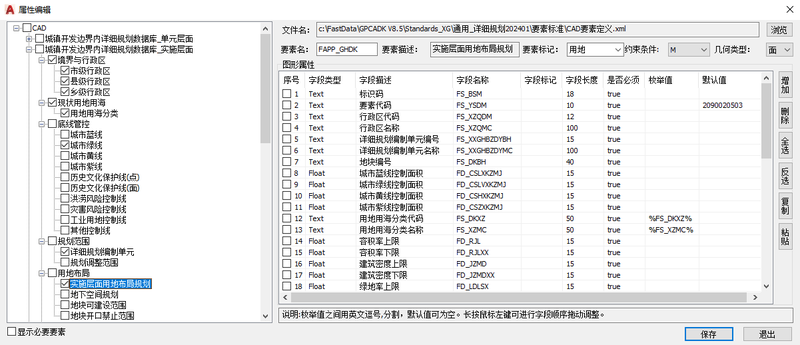

要素字段匹配转换

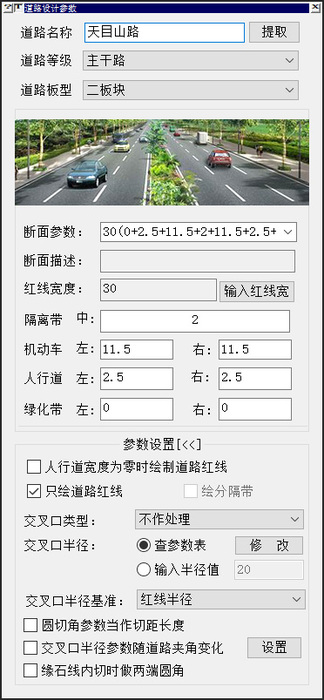

软件提供了道路绘制、道路单线转换、道路多线转换、带宽度线转换成道路、道路修改、道路编辑、道路统计等功能。GPCADK的道路采用几何识别技术，用户只需将道路中线、边线、人行道线放置在不同的图层上即可使用道路设计模块中的全部功能，并且道路边线、人行道线可以使用CAD命令随意编辑处理，所有道路参数均可以定制。‍‍‍‍‍‍‍‍‍‍

交叉口处理

道路绘制

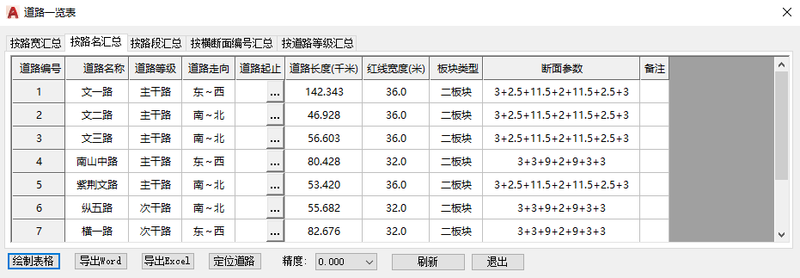

道路一览表

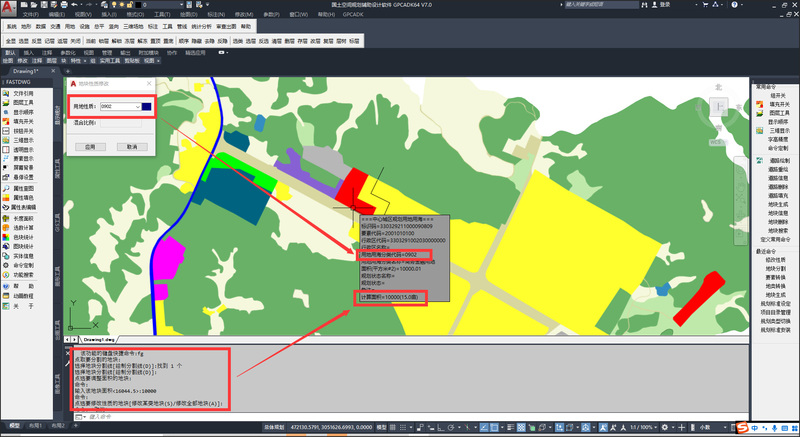

主要用于国土空间总体规划与详细规划、村庄规划用地图的绘制。包括国土空间规划功能区的绘制、分层绘制规划控制线、方便快捷的生成地块、地块编辑、信息标注。支持单元层面指标计算与控制、地块层面指标赋予与剩余指标计算分配。

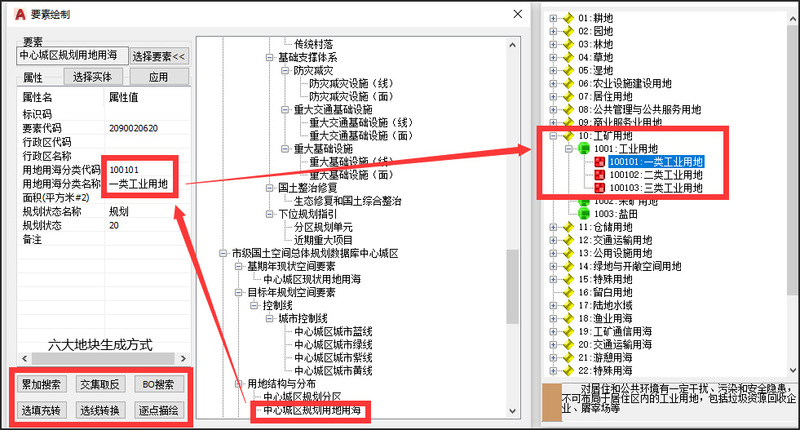

提供了BO、累加搜索、交集取反、填充转面、选线转面等几种生成用地的方式，能够快捷地赋予地块各种属性并实现了智能化填充。提供了地块挖空、地块内退、地块分割、地块合并、地块裁剪等丰富的地块编辑工具，确保能将规划中各种情景下的用地完美的设计出来。

地块生成

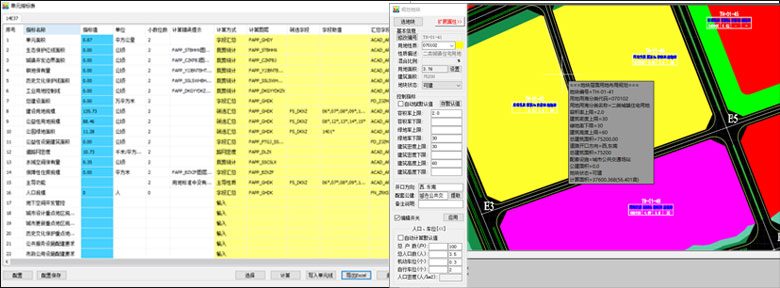

                                                    单元层面指标计算                                                                                                  地块层面指标控制

精确分割地块面积

主要功能是绘制、转换现状建筑图，包括绘制地上地下建筑、塔楼、地下室等总平面建筑物以及构筑物，根据图中文字标注识别建筑属性，并可以根据不同的属性进行分类统计。

对建筑进行日照采光分析，提供日照参数设置、圆锥面分析、区域分析、等时线分析。

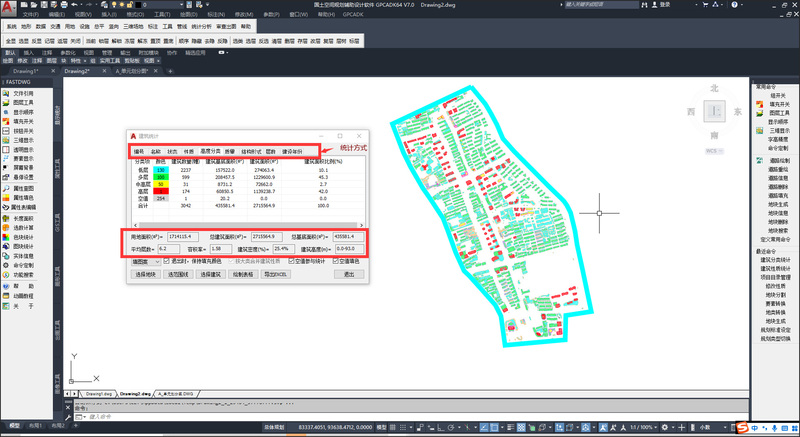

建筑分类统计

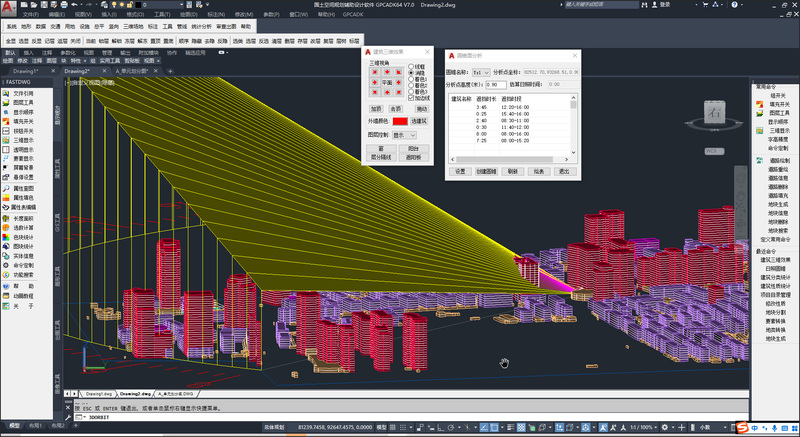

建筑三维与日照分析

根据选定的地块范围（包括单元范围、街坊范围等）批量生成对应类型的图则，图则内容和缩略图自动生成。图则与母图实时联动，地块调整后，图则正图、缩略图、指标表信息等图纸内容自动刷新。提供批量生成图则功能，套图则框定位地块范围之后，一次性生成多个图则。生成的图则可直接导出为独立文件，同时确保坐标位置不变。图则属性列表将自动填充相关信息。

提供图则编辑功能，支持在图则中直接标注坐标、尺寸、比例尺、路名等信息，所有标注均与母图保持一致。支持图例、文字缩放比例因子修改，使打印不同比例的图则时文字高度保持一致。图则框中内容，支持CAD命令的编辑、修改、添加和删除等操作。

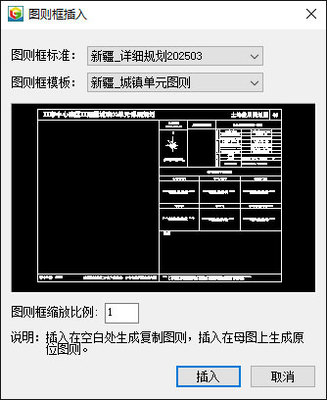

图则框插入

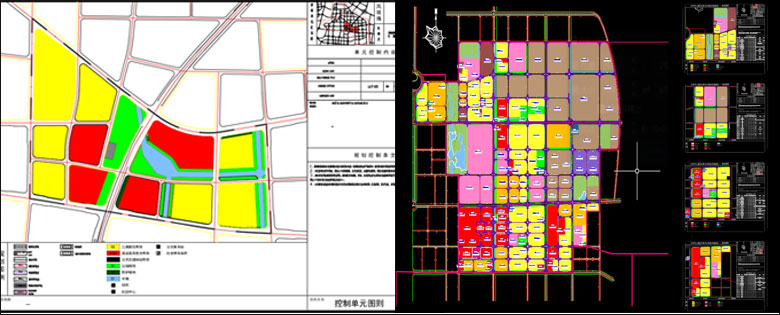

                                                                控制单元图则                                                                                      批量图则生成

软件提供了丰富的管线线型、标准设施块供用户选择。设施和管线实体附带标准属性信息，支持类型的转换、属性的编辑、相关地块信息的更新以及分类统计出表等功能。

软件提供了丰富的线型供用户选择，有多种绘制管线的方式，并提供了丰富的管线图例符号供用户调用，可以对用户已有的管线图进行方便的转换，能够绘制出管线断面图，实现管线的代号、标高、长度、坡度、节点编号等的计算和标注，并能绘制出管线竖向交叉表、管线坐标表、管线材料表和管线图例表格。

‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍

管线标注

道路管线断面

多模板灵活出表，智能渲染出图。一键生成规划成果中所需要的图件以及表格，包括用地汇总表、用地平衡表、国土空间用地结构调整表、道路等级图、综合现状图、综合规划图等。用户可根据行政区划或其他指定范围线批量生成表格或图纸，满足多样化的规划需求。

表格模板支持自定义配置，基于Excel定义，支持Excel计算公式，生成的表格结果可直接绘制到CAD图纸中，也可输出Excel、MDB等格式成果。

道路等级图

村域综合规划图

国土空间规划用地结构调整表

提供自动化数据质检功能模块，确保图纸数据和属性的完整性和准确性。根据数据汇集标准，配置图层导出规范，并实现一键检测和导出功能。GPCADK提供将CAD“信息图”导出为符合国土空间规划成果要求的GIS数据，可在无需安装GIS软件与插件前提下，快速将CAD文件转为GDB、MDB、SHAPE等GIS文件。

数据质检模块

导出GIS方式

导出标准GIS数据

软件提供了大量的辅助工具，包括图层工具、文字工具、线工具、块工具、选择编辑、统计工具、绘图状态、调整图层打印顺序等，方便用户作图。用户在作图过程中可以灵活运用，提高作图效率。‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍
